一，风管制作

　　1.风管制作与安装.所用板材、型材以及其他主要成品材料，应符合设计要求，并应有出厂检验合格证明。材料进场时应按国家现行有关标准验收。

　　2.风管应选用节能、高效、机械化加工的工艺。

　　3.以成品供货的风管应包装运输，并应具有材质、强度和严密性的合格证明，非金属风管应提供防火及卫生检测合格证明。

　　4.风系统的末级过滤器(高效过滤器)之前的风管材料应选用.镀锌钢板或不覆油镀锌钢板。末级过滤器之后的风管材料宜用防腐性能更好的金属板材或不锈钢板。有防腐要求的排风管道应采用不产尘的、不低于难燃B1级的非金属板材制作，若有面层，面层应为不燃材料。

　　5.镀锌钢板的镀锌层应在100号以上，双面三点试验平均值不应小于100g/m2，其表面不得有裂纹、结疤、划伤，不得有明显氧化层、针孔、麻点、起皮和镀层脱落等缺陷。不锈钢板应为奥氏体不锈钢材料，其表面不得有明显划痕、斑痕和凹穴等缺陷.

　　6.风管板材存放处应清洁、干燥。不锈钢板应竖靠在木支架上。不锈钢板材、管材与镀锌钢板、管材不应与碳素钢材料接触，应分开放置

　　7.风系统风管制作应有专用场地，其房间应清洁，宜封闭。工作人员应穿干净工作服和软性工作鞋。

　　8.卷筒板材或平板材在制作时应使用无毒性的中性清洗液并用清水将表面清洗干净，应无镀层粉化现象。不覆油板材可用约40℃的温水清洗，晾干后均应用不掉纤维的长丝白色纺织材料擦拭干净。

　　9.不锈钢板焊接时，焊缝处应用低浓度的清洁剂擦净。

　　10.风管不得有横向拼接缝，矩形风管底边宽度小于或等于900mm时，其底边不得有纵向拼接缝，大于900mm且小于或等于1800mm时，不得多于1条纵向接缝，大于1800mm且小于或等于2600mm时，不得多于2条纵向接缝。

　　11.输送无害空气的风管，应采用咬接成型。风管板材的拼接和圆形风管的闭合缝可采用单咬口;弯管的横向连接缝可采用立咬口;矩形风管成形咬缝可采用联合角咬口。风管不应采用按扣式咬口。咬口缝必须涂密封胶或贴密封胶带，宜在正压面实施，特殊的尺寸狭小空间或受力状况多变和运动中的受控环境以及输送特殊介质的，按设计可采用金属螺旋形风管或金属、非金属软管。

　　12.风管加工和安装严密性的试验压力，总管可采用1500Pa，干管(含支干管)可采用1000Pa，支管可采用700Pa;也可采用工作压力作为试验压力。

　　13.咬接和法兰连接的金属风管，应在胶封缝隙以后和绝热之前，按附录A的方法进行分段漏风检测或按现行国家标准《通风与空调工程施工质量验收规范》GB 50243的方法进行干管和主管系统的漏风检测。1 - 5级洁净度环境的风管应全部进行漏风检测6-9级洁净度环境的风管应对30肠的风管并不少于1个系统进行漏风检测。检测结果应同时符合下列两项严密性指标:

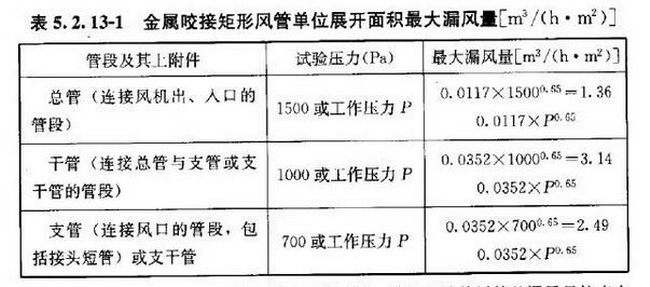

　　（1）单位风管展开面积漏风量应符合表5. 2. 13-1的规定。

　　注：圆形金属咬接和法兰连接风管以及非咬接、非法兰连接风管的漏风量按表中数值的50%计算。

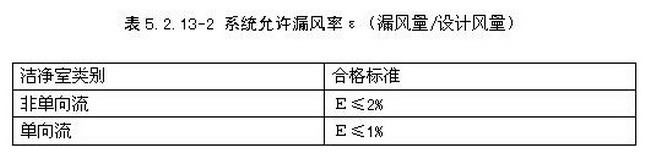

　　（2）由本条第1款得出的漏风量计算得到的系统允许漏风率应符合表5. 2. 13-2的规定。

　　14.排放含有害化学气溶胶和致病生物气溶胶空气的风管应用焊接成型，并应按不低于1. 5倍工作压力的试验压力进行试验，漏风量应为零。

　　15.物料收集用的排风管材料应无毒、不吸附、耐腐蚀，宜采用低碳不锈钢;食品级、医用级的管道宜采用304或316不锈钢。管道应顺直、避免死角、盲管，连接风机进出口的管段应做到气流顺畅。

　　16.风管内表面应平整光滑，不得在风管内设加固框及加固筋。

　　17.不应从总管上开口接支管，总管上的支管应通过放样制作成三通或四通整体结构，转接处应为圆弧或斜角过渡。

　　18.加工镀锌钢板风管不应损坏镀锌层，若有损坏，损坏处(如咬口、折边、焊接处等)应刷涂优质防锈涂料两遍。

　　19.法兰和管道配件螺栓孔不得用电焊或气焊冲孔，孔洞处应涂刷防腐漆两遍。

　　20.风管与角钢法兰连接时，风管翻边应平整，并紧贴法兰，宽度不应小于7mm，并剪去重叠部分，翻边处裂缝和孔洞应涂密封胶。

　　21.当用于5级和高于5级洁净度级别场合时，角钢法兰上的螺栓孔和管件上的铆钉孔孔距均不应大于65mm, 5级以下时不应大于100mm。薄壁法兰弹簧夹间距不应大于100mm，顶丝卡间距不应大于100mma矩形法兰四角应设螺栓孔，法兰拼角缝应避开螺栓孔。螺栓、螺母、垫片和铆钉应镀锌。如必须使用抽芯铆钉，不得使用端头未封闭的产品，并应在端头胶封。

　　22.在新风经过三级过滤(末级为高中效或亚高效过滤器)、回风口上安有细菌一次通过率和尘埃按重量一次通过率均小于10%的净化空调系统中，风管上不应开清扫孔。不具备上述条件时，可在风管上开清扫孔，清扫孔设于每20m－30m长的直管段端头，清扫孔的门应严格密封、绝热。过滤器前后应设测尘测压孔，系统安装后必须将测尘测压孔封闭。

　　23.静压箱内固定高效过滤器的框架及固定件、风阀及风口上活动件、固定件、控杆等应作镀锌、镀镍等防腐处理。

　　24.风管和部件制作完毕应擦拭干净，并应将所有开口用塑料膜包口密封。

　　二，风管安装

　　1.风管安装应在土建作业完成后进行，并宜先于其他管线，安装人员应穿戴清洁工作服、手套和工作鞋。

　　2.法兰密封垫应选用弹性好、不透气、不产尘、多孔且闭孔的材料制作。不得采用乳胶海绵、泡沫塑料、厚纸板等含开孔孔隙和易产尘、易老化的材料制作。密封垫厚度宜为5mm-8mm一个系统中法兰密封垫的性能和尺寸应相同。不得在密封垫表面刷涂料。

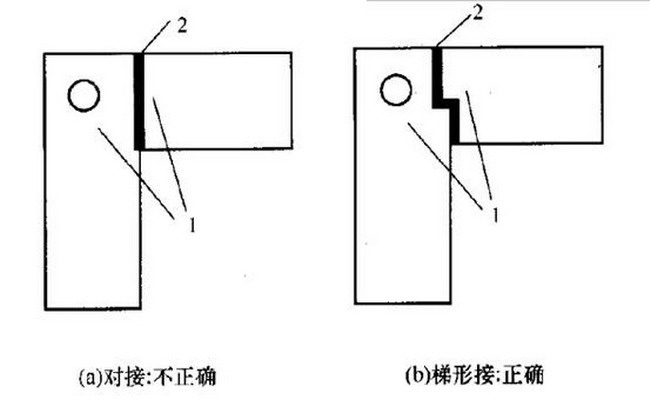

　　3.法兰密封垫宜减少接头，接头应采用阶梯形或企口形并避开螺栓孔(图5. 3. 3 )，也可采用连续灌胶成型或冲压一体成型的密封垫。

 图5.3.3  法兰密封垫接头

1—密封垫；2—密封胶

　　密封垫应擦拭干净后涂胶粘牢在法兰上，不得拉抻，不得有隆起或虚脱现象。法兰均匀压紧后，密封垫内侧应与风管内壁齐平。

　　4.法兰上各螺栓的拧紧力矩应大小一致，并应对称逐渐拧紧，安装后不应有拧紧不匀的现象。

　　5.柔性短管应选用柔性好、表面光滑、不产尘、不透气、不产生静电和有稳定强度的难燃材料制作，安装应松紧适度、无扭曲。安装在负压段的柔性短管应处于绷紧状态，不应出现扁瘪现象。柔性短管的长度宜为150mm-300mm，设于结构变形缝处的柔性短管，其长度宜为变形缝的宽度加100mm以上。不得以柔性短管作为找平找正的连接管或变径管。

　　6.当柔性短管用单层材料制作时，光面应朝里。当在管内气温低于管外气温露点条件下使用时，应采取绝热措施或采用带绝热层的成品。如采用双层材料制作柔性短管，内、外表面应为光面。

　　7.风管和部件应在安装时拆卸封口，并应立即连接。当施工停止或完毕时，应将端口封好，若安装时封膜有破损，安装前应将风管内壁再擦拭干净。

　　8.风管在穿过防火、防爆墙或楼板等分隔物时，应设预埋管或防护套管。预埋管或防护套管钢板壁厚不应小于1.6MM,风管与套管之间空隙处应用对人无害的不燃柔性材料封堵，然后用密封胶封死，表面最后应进行装饰处理。

　　9.非金属风管穿墙时必须外包金属套管。硬聚氯乙烯风管直段连接长度大于20m时，应有用软聚氯乙烯塑料制作的伸缩节，两者应焊接连接。

　　10.潮湿地区的排风管应设不小于0. 3%的坡度，坡向排出方向，在末端宜设凝结水收集装置。

　　11.擦拭风管内表面应采用不掉纤维的长丝白色纺织材料。

　　12.风管系统不得作为其他负荷的吊挂架，支风管的重量不得由干管承受，送风末端应独立设置一可调节支吊架。

　　13.风管绝热材料不应采用易破碎、掉渣和对人体有刺激作用的材质。
